CRE-BLE Serisi
CRE-BLE-721
Bluetooth Personel Kartı (Work Card)
Özet
CRE-BLE-721, düşük güç tüketimli Bluetooth çipine dayanan bir Bluetooth personel kartıdır (work card). Tek kullanımlık lityum-manganez pille beslenir; 0 dBm verici gücü ve 1 saniyelik yayın aralığında pil ömrü 3 yıla kadar uzayabilir. CRE-BLE-721; Bluetooth adı, MAC adresi, UUID, Major, Minor, 1 metredeki RSSI değeri ve pil seviyesi gibi bilgileri yayınlayabilir. Bluetooth adı, UUID, Major, Minor, verici gücü ve yayın aralığı HC Connect mobil uygulaması üzerinden ayarlanabilir; tüm yayın içeriği müşteri talebine göre özelleştirilebilir. Yayın menzili açık görüş hattında 100 metreye kadar ulaşabilir; askı ipiyle personel tarafından takılabilir veya 3M bant ile nesne yüzeyine sabitlenerek konum takibi yapılabilir. Firmware’i bağlanabilir (connectable) ve bağlanamaz (non-connectable) tip olmak üzere ikiye ayrılır; bağlanabilir tip telefon bağlantısı üzerinden yayın parametrelerini değiştirebilir ve OTA güncellemeyi destekler. CRE-BLE-721; personel konumlandırma, varlık yönetimi ve nesne takibi gibi uygulamalarda yaygın olarak kullanılır, Bluetooth AOA baz istasyonlarıyla birlikte yüksek hassasiyetli konumlama sağlayabilir.
Temel Özellikler
Ultra Düşük Güç Tüketimi
0 dBm verici gücü ve 1 saniyelik yayın aralığında, 25°C ortam sıcaklığında pil ömrü 3 yıla kadar uzayabilir.
100 Metreye Kadar Yayın Menzili
Açık görüş hattında 100 metreye kadar Bluetooth yayın menzili sağlar.
Mobil Uygulama ile Yapılandırma
HC Connect uygulaması üzerinden Bluetooth adı, UUID, Major, Minor, verici gücü ve yayın aralığı gibi parametreler yapılandırılabilir.
BLE 4.2 / 5.0 Protokol Desteği
Güncel Bluetooth Low Energy standartlarıyla düşük güç tüketimli, güvenilir haberleşme sağlar.
Bluetooth AOA Yüksek Hassasiyetli Konumlama
Bluetooth AOA baz istasyonlarıyla birlikte çalışarak yüksek hassasiyetli konum tespiti sağlar.
OTA Güncelleme Desteği
Bağlanabilir (connectable) firmware seçeneğinde uzaktan yazılım güncellemesi (OTA) desteklenir.
IP67 Su ve Toz Geçirmezliği
IP67 koruma sınıfı sayesinde toza ve suya karşı dayanıklıdır.
Modül
| İsim | CRE-BLE-721 |
|---|
Temel Teknik Bilgiler
| Ürün Modeli | CRE-BLE-721 (standart, ivme sensörsüz, NFC’siz) · CRE-BLE-721-N (NFC destekli) · CRE-BLE-721-A (ivme sensörlü) · CRE-BLE-721-AN (ivme sensörlü + NFC destekli) |
|---|---|

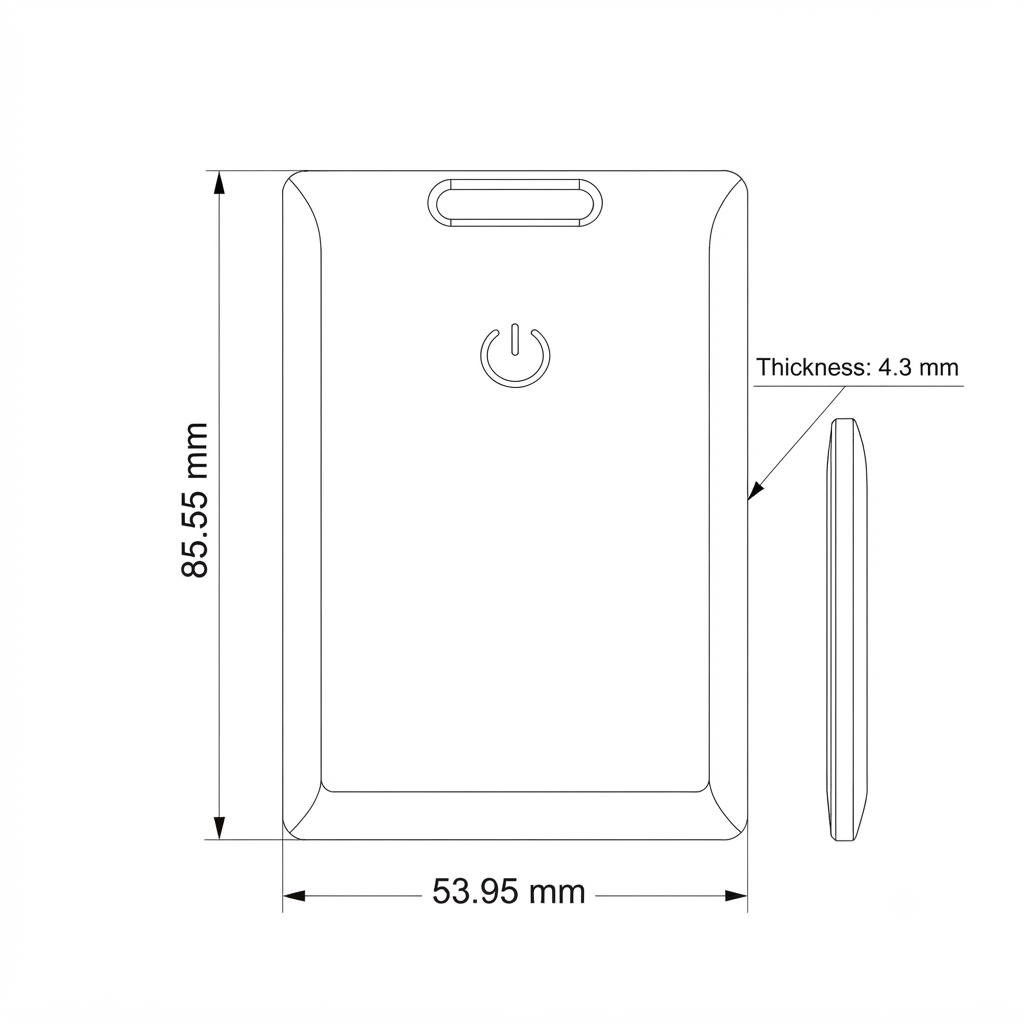

| Ürün Boyutu | 85,55 × 53,95 × 4,3 mm |
| Ürün Ağırlığı | 20 g |
| Kasa Malzemesi / Rengi | ABS / Beyaz (varsayılan) |
| Su Geçirmezlik Sınıfı | IP67 |
| Takma / Montaj Yöntemi | Askı ipi / 3M bant |
| Pil Modeli | CP224147 lityum-manganez pil (tek kullanımlık) |
| Pil Voltajı | 3,0 V |
| Pil Kapasitesi | 850 mAh |
| Pil Değiştirilebilir mi? | Hayır |
| OTA Desteği | Var (bağlanabilir firmware seçilirse) |
| Yapılandırma Uygulaması | HC Connect |
Teknik Özellikler
| Bluetooth Versiyonu | BLE 4.2 / 5.0 |
|---|---|
| Yayın Veri Formatı | iBeacon veya müşteri talebine göre özel |
| Frekans Aralığı | 2400 – 2483,5 MHz |
| Verici Gücü | -20 dBm ~ +4 dBm (varsayılan 0 dBm) |
| Yayın Aralığı | 100 ms – 10 s (varsayılan 1 s) |
| Alıcı Hassasiyeti | -96 dBm |
| Yayın Menzili | 100 m (açık görüş hattı) |
| Ortalama Akım | 17 µA (0 dBm, 1 s) |
| Tepe Akımı | 7 mA (0 dBm) |
| Pil Ömrü | 3 yıl (0 dBm, 1 s, 25°C ortam sıcaklığı) |
| Çalışma Sıcaklığı | -20°C ~ 65°C |
| Depolama Sıcaklığı | -20°C ~ 65°C |
| Çalışma Nem Oranı | %10 – 90 (yoğuşmasız) |
| Depolama Nem Oranı | %5 – 90 (yoğuşmasız) |
Varsayılan Parametreler
| UUID | FDA50693-A4E2-4FB1-AFCF-C6EB07647825 |
|---|---|
| MAC Adresi | F0:C8:AA:BB:CC:DD |
| Major | MAC adresindeki AABB baytının decimal karşılığı |
| Minor | MAC adresindeki CCDC baytının decimal karşılığı |
| RSSI @ 1 m | 1 metredeki güç bilgisi (RSSI) hex→binary bit7-bit2 aralığının decimal karşılığı gerilim değeridir; bit1 hareket durumunu (1=hareket, 0=durgun), bit0 alarm durumunu (1=alarm, 0=alarm yok) gösterir |
| Verici Gücü (Varsayılan) | 0 dBm |
| Bağlantı Şifresi | 1234 |
| Yayın Aralığı (Varsayılan) | 500 ms |
| Yayın Adı | MAC adresinin son 6 hanesi + 'K' öneki |
| Bağlanabilirlik | Bağlanabilir mod (varsayılan), bağlanamaz mod seçenekli |
| Pil Kapasitesi Yayını | Pil voltajı yayınlanır, değer her 12 saatte bir güncellenir |
Açma/Kapama ve SOS Alarmı
| Açma | Kapalıyken düğmeye 2 sn basılı tutulur; mavi ışık 2 sn yanar ve Bluetooth yayını başlar |
|---|---|
| Alarm (SOS) | Düğmeye 2 sn basılı tutulunca alarm durumuna girilir; kırmızı ışık 5 kez yanıp söner, alarm bilgisi RSSI@1m bit0’da yayınlanır, alarm süresi 8 sn, alarm yayın aralığı 300 ms |
| Kapama | Düğmeye 3 kez basılıp ardından 1 sn basılı tutulur; kırmızı ışık 2 sn yanar ve Bluetooth yayını kapanır |

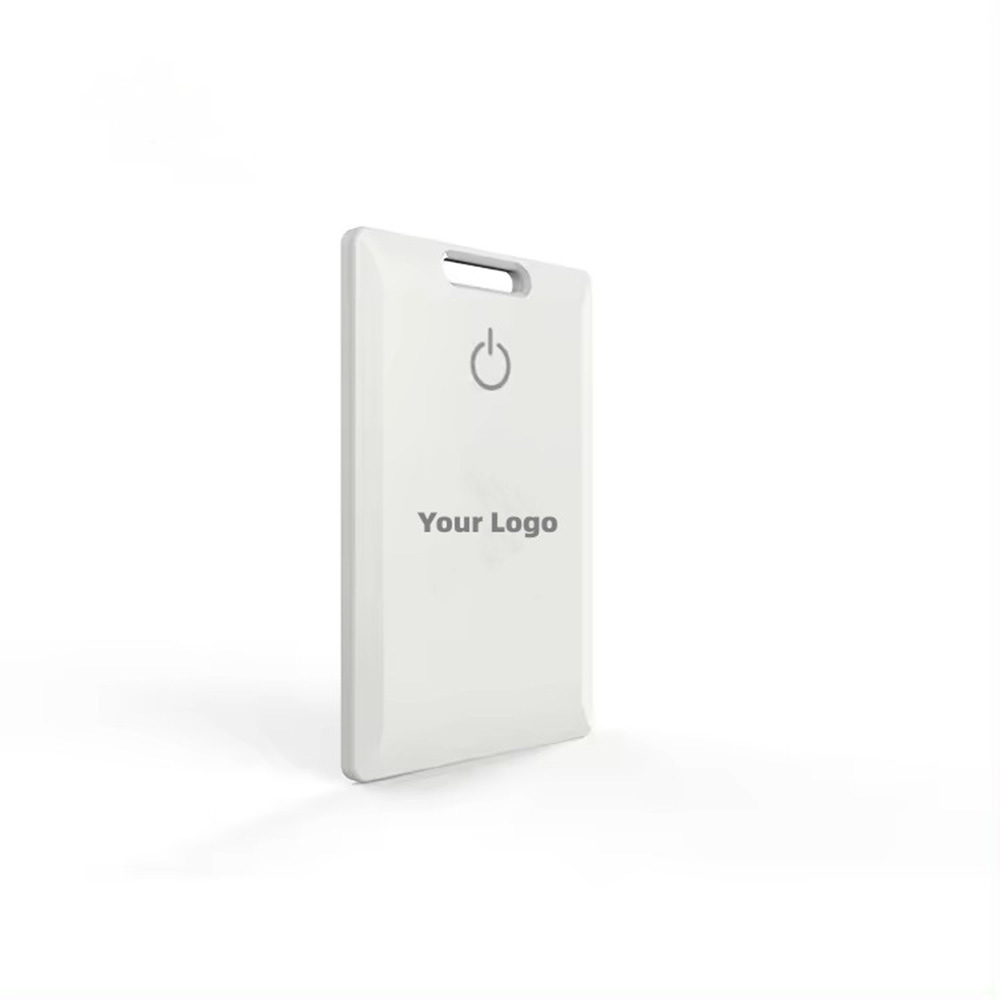

Ürün Görünümleri
