CRE-BLE Serisi
CRE-BLE-703
IoT Bluetooth Ağ Geçidi (Gateway)
Özet
CRE-BLE-703, Bluetooth 4.2/5.0 destekleyen bir Bluetooth ağ geçididir (gateway). Ana işlemci 580 MHz MIPS24KEc çekirdeğine, 64 MB DDR2 RAM’e ve 16 MB flash belleğe sahiptir. Entegre PA ve LNA sayesinde Bluetooth tarama ve bağlantı menzili 100 metrenin üzerine çıkabilir; bu da kapsama alanını artırırken kurulum maliyetini düşürür. Cihaz, IEEE 802.3at (Type 1) standardına uygun PoE beslemesi veya geniş voltaj aralıklı (DC 6–28 V) adaptör ile çalışır. Bluetooth bileklik, ip atlama ipi, kapı kilidi ve çeşitli sensörler gibi farklı Bluetooth uç cihazlarla uyumludur; verinin çift yönlü toplanmasına ve uzaktan kontrolüne imkân tanır. Arka plan (backend) haberleşmesi UDP, TCP ve MQTT protokolleriyle sağlanır; Bluetooth cihaz filtreleme isim, sinyal gücü (RSSI) ve MAC adresi bazında yapılabilir. Yazılım tabanlı uzaktan güncelleme (OTA) desteklenir. Uç cihazlardan alınan RSSI değerleri, birden fazla ağ geçidine olan uzaklığın hesaplanmasında ve triangülasyon ile konum tespitinde kullanılabilir. CRE-BLE-703; sağlık, yaşlı bakımı, spor, fitness, eğitim, ev ve çeşitli endüstriyel uygulamalar gibi geniş bir alanda kullanılır.
Temel Özellikler
PoE veya Adaptör Beslemesi
IEEE 802.3at (Type 1) uyumlu PoE veya DC 6–28 V geniş voltaj aralıklı adaptör ile beslenebilir.
IEEE 802.11n/g/b WiFi Desteği
802.11b/g/n protokolleriyle çalışan, WAN veya LAN modunda otomatik uyum sağlayan tek ağ portu üzerinden bağlanır.
Bluetooth 4.2 / 5.0
Güncel Bluetooth standartlarını destekleyerek geniş uç cihaz uyumluluğu sunar.
Entegre Bluetooth PA / LNA
Güçlendirilmiş anten devresi sayesinde Bluetooth tarama ve bağlantı menzili 100 metrenin üzerine çıkar.
4G LTE / 3G / 2G Uyumluluğu
LTE-TDD, LTE-FDD, TD-SCDMA, UMTS, EVDO, EDGE, GPRS, GSM ve CDMA şebekelerini destekler.
Adaptif WAN/LAN Portu
Tek ağ portu; ihtiyaca göre WAN veya LAN modunda otomatik olarak çalışabilir.
Hedef Uygulamalar
Fabrika Otomasyon ve SCADA Sistemleri
PLC ve saha ekipmanlarından alınan veriler merkezi SCADA sistemlerine aktarılır. Üretim hatlarının izlenmesi, kontrolü ve optimizasyonu sağlanır.
Enerji ve Altyapı Yönetimi
Elektrik panoları, jeneratörler ve kritik altyapı bileşenlerinin performansı izlenir. Anomali tespiti ile arıza öncesi müdahale imkânı sunar.
IoT ve Akıllı Tesis Uygulamaları
MQTT ve REST API desteği ile bulut tabanlı IoT platformlarına veri aktarımı sağlanır. Akıllı fabrika ve dijital dönüşüm projelerinde etkin rol oynar.
Bina Yönetim Sistemleri (BMS)
HVAC, aydınlatma ve diğer bina sistemlerinin izlenmesi ve kontrolü için güvenilir veri toplama ve entegrasyon altyapısı sağlar.
Modül
| İsim | CRE-BLE-703 |
|---|
Fiziksel ve Güç
| Ürün Boyutu (İç Mekan) | Ø124 × 40 mm |
|---|---|
| Ürün Boyutu (Dış Mekan) | 153 × 137 × 97 mm |
| Besleme Voltaj Aralığı | DC 6–28 V |
| Adaptör (İç Mekan P/PC) | DC 12 V / 1 A |
| Adaptör (Dış Mekan M/MC) | DC 12 V / 2 A |
| PoE | Standart PoE, 48 V çıkış, IEEE 802.3at |
| Çalışma Akımı | 280 mA@12V (4G modülüyle) / 180 mA@12V (4G modülsüz) |
| Çalışma Sıcaklığı | -20°C ~ 70°C |
| Arayüzler | Ağ portu, güç portu, reset butonu |
WiFi
| Protokol | IEEE 802.11n / 802.11g / 802.11b |
|---|---|
| Veri Hızı | 802.11b: 1–11 Mbps · 802.11g: 6–54 Mbps · 802.11n: 72 Mbps@HT20, 150 Mbps@HT40 |
| Alıcı Hassasiyeti | HT40 MCS7: -67dBm · HT20 MCS7: -73dBm · 54M: -76dBm · 11M: -91dBm |
| Verici Gücü | 802.11n: 15dBm (HT40/HT20 MCS7) · 802.11g: 16dBm · 802.11b: 18dBm |
| Kablosuz Güvenlik | WPA / WPA2, WEP, TKIP, AES |
| Çalışma Modu | Bridge, Gateway, AP Client |
Bluetooth
| Protokol | Bluetooth® 4.2 / Bluetooth® 5.0 |
|---|---|
| Veri Hızı | Uncoded: 1 Mbps / 2 Mbps |
| Kablosuz Güvenlik | AES HW Şifreleme |
| Tarama Menzili | > 100 m |
| Verici Gücü | 0 ~ +18 dBm |
| Alıcı Hassasiyeti | -104 dBm |
| Bağlantı Menzili | 30–50 m |
4G LTE
| Protokol | LTE-TDD / LTE-FDD / TD-SCDMA / UMTS / EVDO / EDGE / GPRS / GSM / CDMA |
|---|

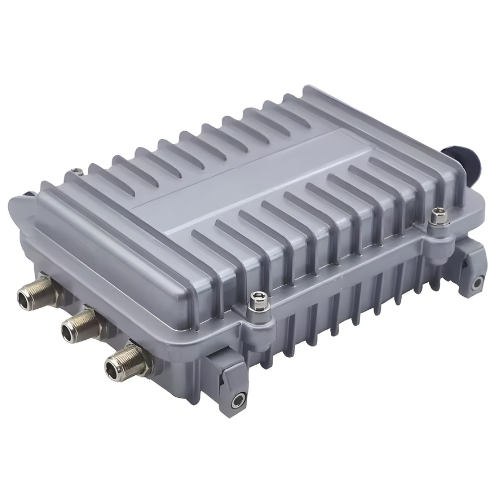

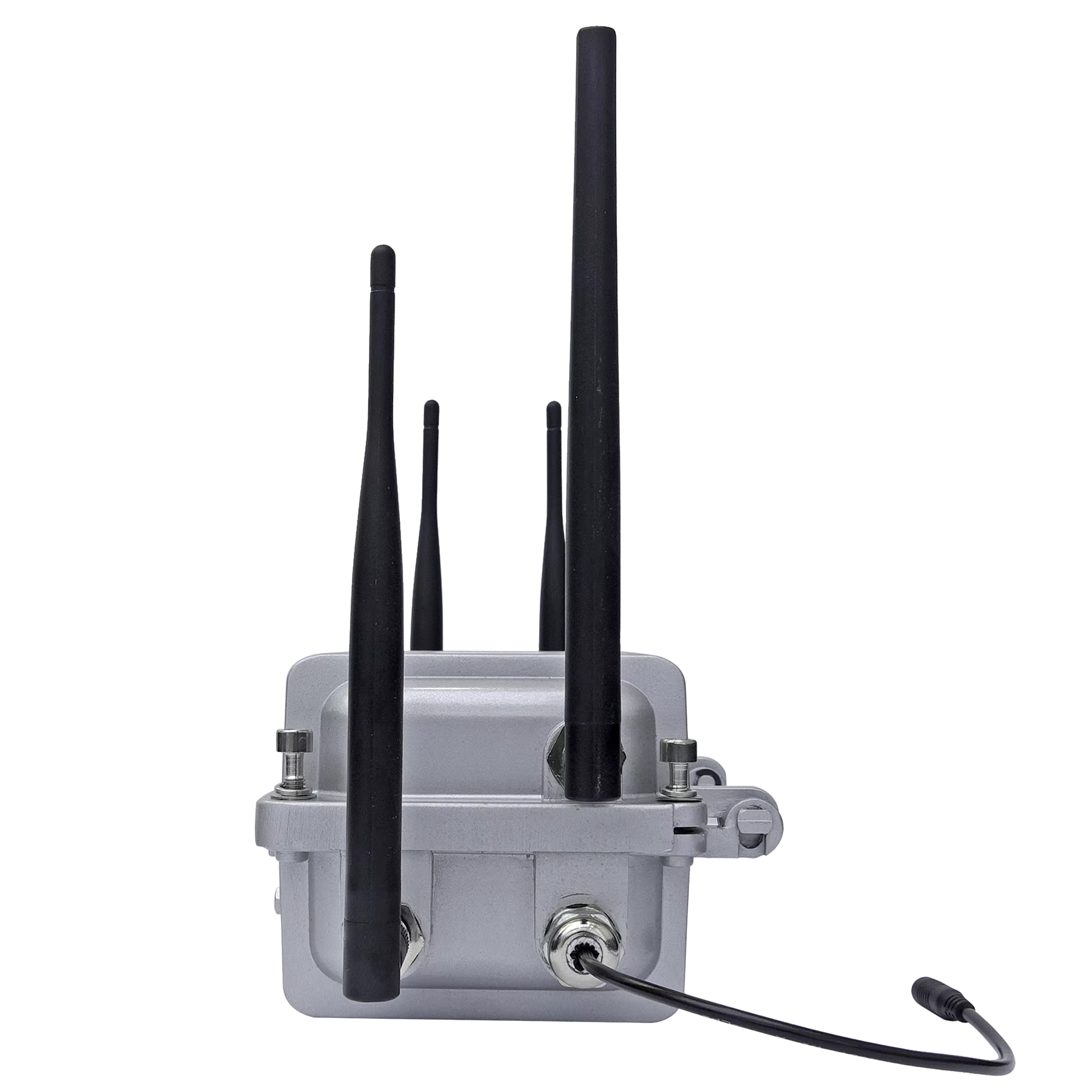

Ürün Görünümleri
